BROK • KPO5-BR • Koaxiální přepěťová ochrana BrOK®








BROK • KPO5-BR • Koaxiální přepěťová ochrana BrOK®




















Výrobce

BROK

KódAIR0515
Part No.KPO5-BR
Vaše cena bez DPH 350.00
Vaše cena s DPH 423.50
Záruka2 Roky
Garance cenyNalezli jste jinde na internetu nižší cenu? Informujte nás!
Dostupnost
skladem

Skladem:


Objednat

















Koaxiální přepěťová ochrana speciálně pro mikrovlnné systémy laděná pro pásmo 5GHz. Bezúdržbové řešení na bázi 1/4-vlnného zkratovacího úseku. Ochrana se připojuje ke koaxiálnímu kabelu jako průchozí kabelová spojka v provedení s konektory typu N. Dok







Produktové specifikace





Koaxiální přepěťová ochrana speciálně pro mikrovlnné systémy laděná pro pásmo 5GHz. Bezúdržbové řešení na bázi 1/4-vlnného zkratovacího úseku.

Ochrana se připojuje ke koaxiálnímu kabelu jako průchozí kabelová spojka v provedení s konektory typu N.
Dokonale chrání přístroje a zařízení k tomuto kabelu připojené i při přímém úderu blesku do anténního systému ve smyslu znění dokumentu IEC 61312-1 (zkouška proudovou rázovou vlnou o amplitudě 2,5 kA s dobou trvání 10/350 µs).

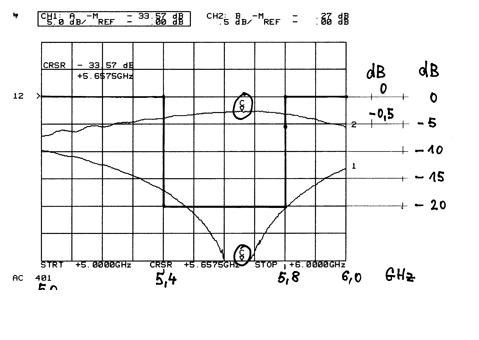

Provozní kmitočtové pásmo: 5,4 - 5,8 GHz
Činitel útlumu: lepší než -0,5 dB
Činitel zpětného odrazu: lepší než - 20 dB
Zkušební rázový proud IZRP: 3,0 kA pro vlnu 10/350 µs
Max. zbytkové napětí na chráněném výstupu při IZRP: < ±10 Vp-p
Krytí: IP20
Rozměry: 70 x 55 mm
Hmotnost: 105 g

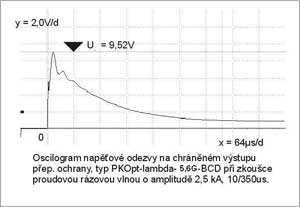

Pásmová koaxiální přepěťová ochrana BrOK®, typ PKOpt-N-lambda-5,4/5,8G-BCD/F-F, je vysoce účinná přepěťová ochrana tř. B+C+D (typ 1+2+3) pracující na principu zkratovaného čtvrtvlného vedení, naladěného do kmitočtového pásma 5,4 - 5,8 GHz. Je určena k ochraně koaxiálních vstupů přístrojů a zařízení, která jsou připojena ke koaxiálním kabelům 50 ? vedoucích z venkovního prostředí (LPZ 0B) a chrání koaxiální vstupy přístrojů a zařízení, které jsou k těmto kabelům připojeny proti účinkům elektromagnetického průmyslového rušení, přepětí a atmosférických výbojů. Ochrana dokonale chrání připojené přístroje a zařízení i při přímém úderu blesku do jímací soustavy hromosvodu objektu ve smyslu znění dokumentu IEC 61312-1 (zkouška proudovou rázovou vlnou o amplitudě 3,0 kA a délce trvání 10/350µs). Jak je patrné z oscilogramu, maximální hodnota zbytkového přepětí za ochranou se pohybuje v intervalu několika voltů!

Poznámka: při použití ve venkovním prostředí je nezbytné důkladně zajistit proti zatékající vodě např. použitím samovulkanizační pásky. Jinak hrozí poškození ochrany.

Upozornění:
Přepěťové ochrany nemohou v žádném případě nahradit ochranu objektů před přímým úderem blesku (viz. EN ČSN 62 305, část 3) a také nejsou k tomuto účelu určeny. K tomu je určen systém vnější ochrany objektů před bleskem, lidově zvaný hromosvod. Přepěťové ochrany, za předpokladu jejich správné instalace, účinně chrání elektrické přístroje a zařízení (spotřebiče) proti účinkům přepětí, které vzniká na metalických vedeních (např. napájecí rozvody nn, datová, zabezpečovací, video, radio, SAT, TV, telekomunikační a jiná vedení a kabely) působením např. průmyslového elektromagnetického rušení, provozními manipulacemi na sítích nn i vn, atmosférickými jevy a bouřkami atd. Když kdokoli nesprávně nainstaluje např. anténní systém (TV,SAT, WiFi apod.) mimo ochranné pásmo jímací soustavy "hromosvodu", pak riskuje možné následky přímého úderu blesku a to samozřejmě zcela nezávisle na tom, zda má či nemá do anténního svodu nainstalovanou přepěťovou ochranu. Ta chrání citlivý vstup připojeného přijímače. Ale vodivé propojení antény, např. po plášti koaxiálního kabelu s "kostrou" připojeného zařízení, tam je vždy a to zcela nezávisle na tom, zda do uvažované instalace je a nebo není zapojena přepěťová ochrana. Ochranný vodič od přepěťové ochrany pak zajišťuje "obtečení" části bleskového (nebo rušivého) proudu jinou cestou než po "kostře" chráněného zařízení.


!! Upozornění !!
Přepěťová ochrana pracuje pouze při kvalitním uzemnění !
Věnujte pozornost přechodovému odporu a stavu zemnících svodů budovy !



Stránky o produktu:

http://www.prepeti.cz/cs/katalog/koaxialni-prepetove-ochrany/uzkopasmove-prepetove-ochrany










Připojené soubory




KPO v praxi (článek Ing.Broka - PREPETI.CZ):  KPO_v_praxi.pdf
