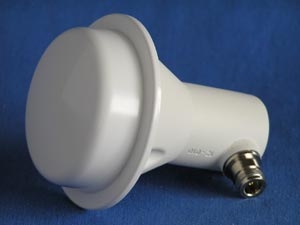

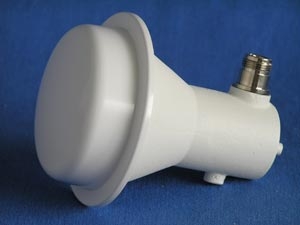

JIROUS • JZC • Zářič pro 5GHz parabolické antény

Zářič je určen pro ty, kteří si chtějí postavit svou parabolickou anténu pro pásmo 5 GHz. Bez drahého přístrojového vybavení není možné správně
vyrobit a nastavit (zejména PSV) anténu pro toto pásmo. S naším zářičem máte možnost si takovou anténu sestavit.
Kompenzační šrouby na plášti jsou nastaveny a zajištěny z výroby (nikdy je nepovolujte!) Také nepovolujte konektor, porušili byste antikorozní
ochranu závitu! Průměr válcové části 40 mm odpovídá rozměrům běžných držáků satelitních konvertorů, proto je uchycení jednoduché.
Můžete použít off-setové i středové paraboly. Ale některé paraboly, zejména off-setové je obtížné sklopit pro vodorovný příjem. Zisk celku
s parabolou závisí na několika parametrech, proto je možné jej bez měření pouze odhadnout. U každého kusu je při výrobě měřeno PSV.

Níže uvedená tabulka je tedy pouze informativní a skutečný zisk se může lišit.

Technické parametry:
• Kmitočtové pásmo: 5,15 - 5,85 GHz
• Zisk: 11 dBi
• PSV 5,15 - 5,2 GHz: 1,8
• PSV 5,2 - 5,85 GHz: 1,5
• Polarizace: horizontální nebo vertikální dle polohy
• Konektor: N - Female
• Rozměry (bez konektoru): 124 x 124 x 25 mm
• Tělo zářiče: odlitek ze slitiny kovů
• Povrchová úprava: vypalovací barva
• Kryt: UV stabilizovaný ABS
• Konektor: zlacený kontakt, dielektrikum PTFE (Teflon®)

Odhad zisku dle o paraboly:
• průměr 30 cm 23 dBi
• průměr 40 cm 25 dBi
• průměr 60 cm 27 dBi
• průměr 70 cm 29 dBi
• průměr 90 cm 32 dBi
• průměr 120 cm 35 dBi
• průměr 150 cm 37 dBi

Zářič je vnitřně ošetřen vysokofrekvenční technologií "Hydrophobic coating", která zvyšuje odolnost proti vlhkosti.

Při montáži dodržujte správnou polohu zářiče, aby mohl odtékat kondenzát (sražená vzdušná vlhkost), stáhněte si montážní schéma naší parabolické antény JPRC-28.
Pokud použijete středovou parabolu, musíte vyvrtat dírku (o cca 2mm) do plastového krytu na jeho spodní straně (podle zvolené polarizace viz obr. v galerii).
