JIROUS • GentleBox JC-323UF • Směrová panelová anténa 22dBi s integrovaným outdoor boxem

Nové řešení z produkce renomovaného českého výrobce JIROUS - jedná se o výkonější variantu oblíbené jednotky JC-219UF.

GentleBox JC-323 je 22dB je úzce směrová anténa o zisku 22dB (vertikální / horizontální polarizace podle vložení víka) integrovaná
v outdoor boxu pro venkovní montáž s libovolným aktivním prvkem.

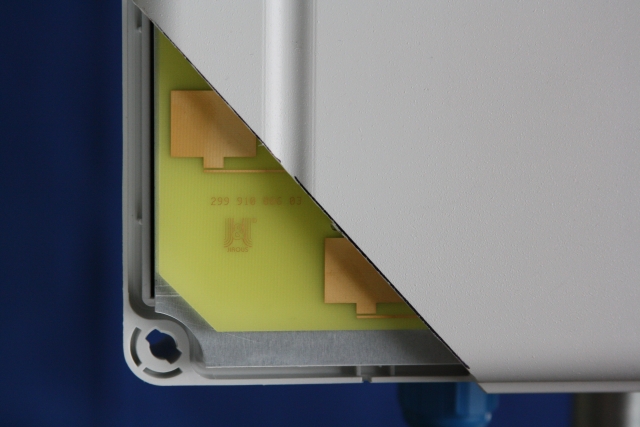

Integrovaná 5GHz anténa s binomickým rozložením amplitudy pro optimální potlačení rušení, dodávka včetně kabelové průchodky, distančních
šroubků pro uchycení boardu a polohovacího držáku na stožár/konzoli a integrovaného pigtailu s UFL konektorem.

Integrovaná přepěťová ochrana je tvořena strukturou plošného spoje vlastní antény a je založena na principu stejnosměrného zkratování antény tak,
aby se naindukované přepětí nedostalo na střední vodič koaxiálního konektoru.

Ochrana je efektivní v případě běžně generovaných atmosférických poruch, nikoliv v případě přímého či blízkého zásahu bleskem.

Technické specifikace:
• Zisk: 22dB +/- 0,5dB
• Frekvenční pásmo: 4,9 - 6,1GHz
• Vyzařovací úhel V/H: 10-11°
• Nominální impedance: 50 ohm
• Hodnoty VSWR: 1,5 max
• Předozadní poměr: > 35 dB
• Potlačení bočních laloků: > 25 dB
• Polarizace: lineární, vertikální / horizontální (dle montáže víka na box)
• Kryt antény: UV stabilizovaný plast ABS, Polyamid
• Vnější rozměry: 326 x 326 x 113 mm
• Vnitřní rozměry: 309 x 309 x 88 mm

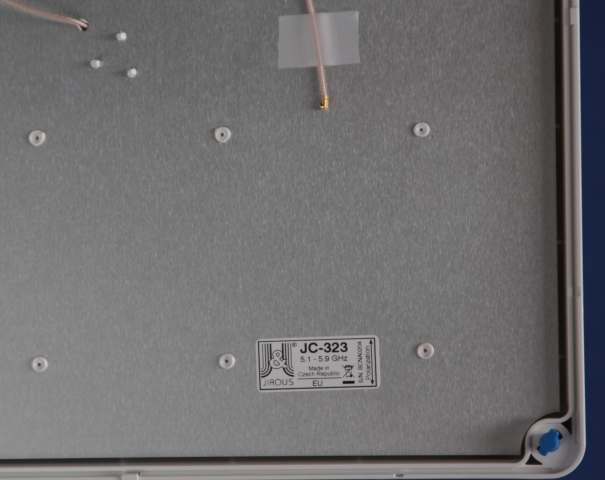

• Připojení aktivního prvku: integrovaný pigtail s UFL konektorem pro připojení miniPCI

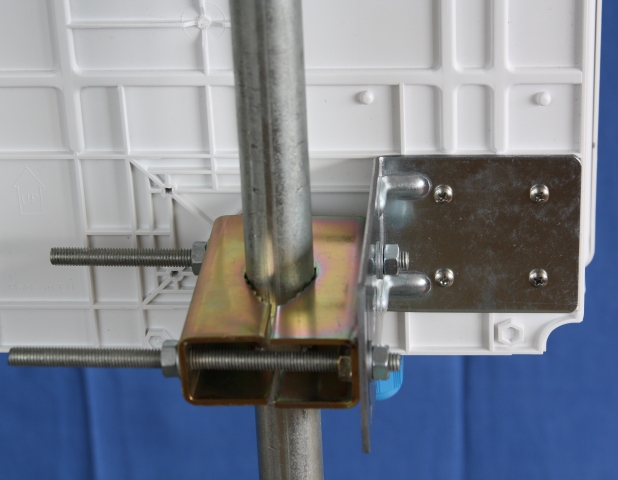

• Instalace: dodávka včetně polohovacího držáku (elevace +/- 20°) na stožár/konzoli o průměru 27-74mm
• Výstupy: 8 předlisovaných otvorů pro průchodky (4x PG11, 4x M20) Součástí dodávky:
• Neztratné bajonetové "šrouby" pro snadné uzavření GentleBOXu. - 4 ks
• Speciální držák na stožár o 27 - 74 mm. - 1 ks
• Kabelová průchodka M20 pro kabely o 4 - 10 mm, extra modrá kvalita. - 1 ks
• Šrouby pro uchycení elektroniky + plastové distanční sloupky. - 8 + 8 ks
