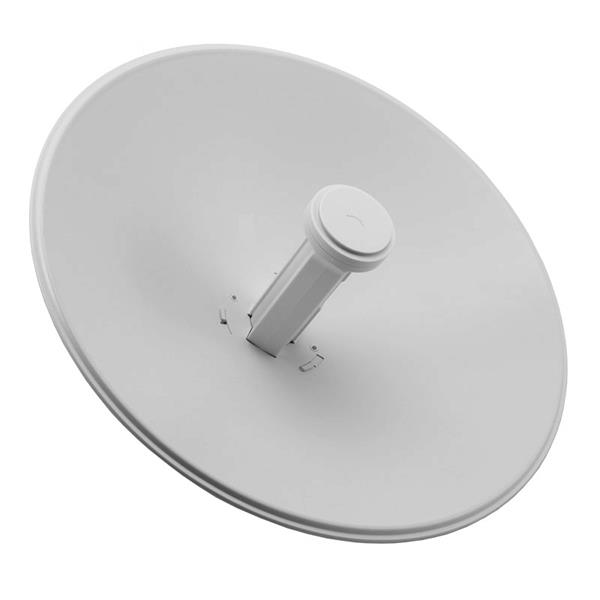

UBIQUITI • PBE-M5-400 • 5GHz 25dBi MIMO outdoor jednotka PowerBeam

PowerBeam M5 konstrukčně vychází z úspěšné modelové řady výrobce NanoBridge, avšak výrobce implementoval mnohá zlepšení.

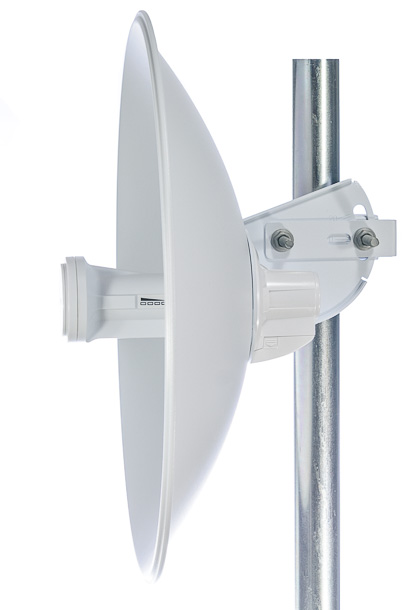

Opět se jedná o venkovní MIMO jednotku s polohovacím držákem a integrovanou 25dBi duplexní anténou.
Maximální teoretická přenosová rychlost až 300Mbps (MCS15, 802.11n, 2x2MIMO, při šířce kanálu 40MHz).
Využívá standard 802.11n a podporuje technologii AirMAX (TDMA) pro vysokorychlostí připojení ve WLAN.

Z nově implementovaných vylepšení lze jmenovat

• osazení jednotky rychlejším procesorem (Atheros MIPS 74KC, 560 MHz),
• vyladění vyzařovacích charakteristik (užší hlavní vyzařovací lalok) zvyšuje odolnost jednotky vůči okolní interferenci

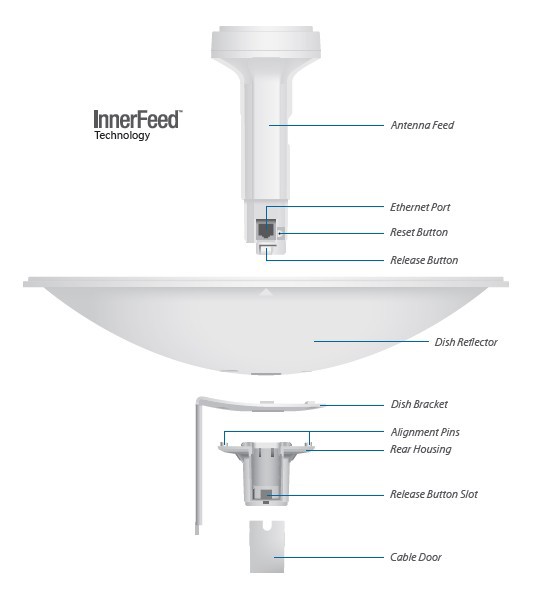

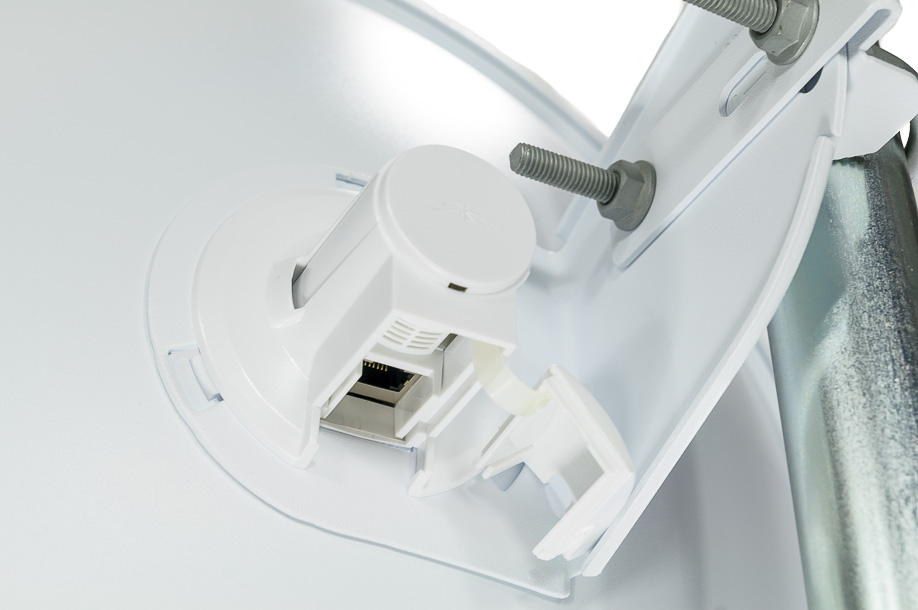

• konstrukční vylepšení pro ještě snadnější montáž a demontáž hardware v terénu (Push tlačítko pro uvolnění ozařovače)
• snadná a přesná směrovatelnost jednotky díky předznačené 20° stupnici na držáku
• Intelligent QoS (priorizace Voice/Videa)

Součástí balení je i 24V napájecí zdroj s integrovaným POE.

Z dalších parametrů a vlastností:
• režim AP, klient nebo WDS
• traffic shaping
• QoS
• mezi WAN a LAN transparentní bridge nebo routing, bez NAT nebo s NAT
• síla signálu, jaká má odpovídat konkrétní signalizační LED


PODROBNÉ TECHNICKÉ SPECIFIKACE

Processor Specs: Atheros MIPS 74KC, 560 MHz
Memory: 64 MB DDR2, 8 MB Flash
Networking Interface: (1) 10/100/1000 Ethernet Port
Wireless Approvals: FCC, IC, CE
RoHS Compliance: Yes
Dimensions: 420 x 420 x 275 mm
Weight: 1.75 kg
Power Supply: 24V, 0.5A PoE 24V, 0.5A PoE
Max. Power Consumption: 8 W
Gain: 25 dBi
Wind Loading: 342.5 N @ 200 km/h
Wind Survivability: 200 km/h (125 mph)
LEDs (1) Power, (1) LAN, (4) WLAN
Signal Strength LEDs: Software-Adjustable to Correspond to Custom RSSI Levels
Channel Sizes 5/8/10/20/30/40 MHz
Polarization: Dual Linear
Enclosure Outdoor: UV Stabilized Plastic
Mounting Pole-Mount (Kit Included), Wall-Mount
ESD/EMP Protection Air: ±24 kV, Contact:± 24 kV
Operating Temperature: -40 to 70° C (-40 to 158° F)
Operating Humidity: 5 to 95% Non-Condensing
Shock & Vibration: ETSI300-019-1.4
Operating Frequency Summary (MHz): Worldwide 5170 - 5875


! UPOZORNĚNÍ !
Provozovatel zodpovídá za provoz zařízení v souladu s všeobecným oprávněním č. VOR/12/08.2005-6 s nastavením odpovídajícím zemi, ve které je zařízení používáno tak, aby byla dodržena platná legislativa.
Provozovatel zodpovídá za nastavení příslušného rozsahu povolených kmitočtů tak, aby zařízení nevysílalo na kmitočtech určených pro stacionární meteorologické radary - 5630MHz a 5645 MHz.

Výrobce UBIQUITI nevztahuje záruku na zařízení poškozená přepětím.
Zařízení je třeba adekvátně chránit proti indukovanému elektrostatickému přepětí či přepěťovým špičkám na silovém vedení korektním uzemněním tak, aby výrobcem integrovaný 16kV zemnící člen byl efektivní.
Při venkovních instalacích je pro vedení signálu třeba používat stíněnou Cat5E kabeláž (FTP/SFTP), doporučené je také nasazení ethernetové přepěťové ochrany (EPO).
Případným nerespektováním riskujete nevratné poškození chipu na ethernet části (zařízení přestane po ethernetu komunikovat), či výrazné snížení citlivosti či vysílacího výkonu boardu poškozením integrovaného miniPCI modulu.

FIRMWARE RECOVERY
V případě, že zařízení přestane odpovídat (tkzv. "zatuhne"), předtím než jej zašlete k reklamaci se přesvědčte, že nestabilita není odstranitelná k tomu určeným uživatelským software výrobce.
Příslušná Utilita i průvodce viz. související odkazy níže na stránce.
