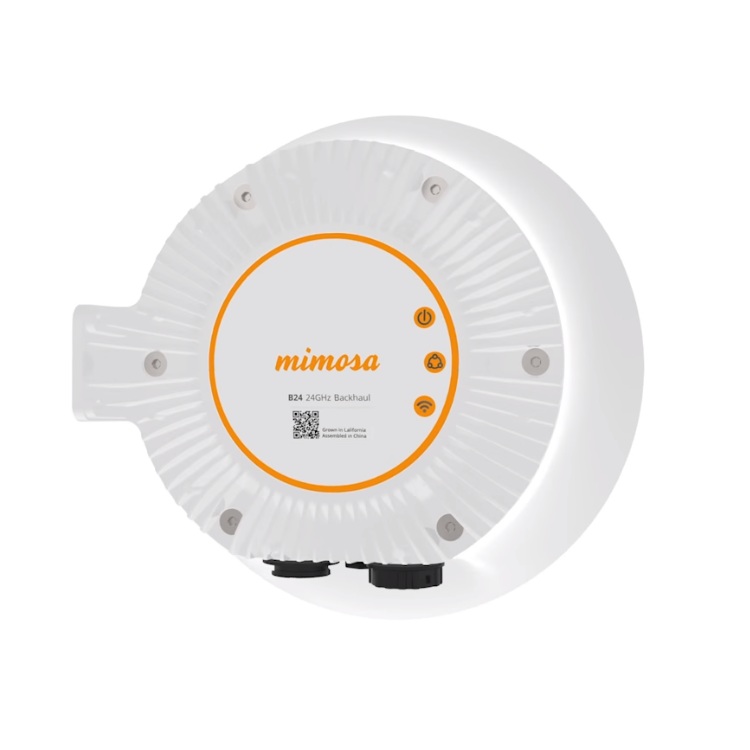

Mimosa • B24 • 24GHz PTP jednotka, vč. 26cm antény, 1,5 Gbps Half Duplex, TDD

24GHz PtP outdoor spoj s integrovanými anténami o průměru 26 cm a ziskem 33 dBi a maximální kapacitou spoje 1,5 Gbps Half-duplex (agregovaná kapacita v DL a UL směru).
Systém dynamicky nastavuje poměr DL/UL, využívá 4x4 MIMO s modulací až 256QAM a šířkou kanálu max. 2x 80 MHz.

Jednotka je vybavena 2 gigabitovými porty - metalickým s podporou napájení PoE 802.3af a druhým GE SFP portem pro připojení optickým kabelem.
Integrovaný GPS přijímač pro synchronizaci vysílání více jednotek v jedné lokalitě, pro management je jednotka vybavena 2,4 GHz WiFi.
Jednotka podporuje QoS, SNMP a web management a 128-bit AES kryptování s HW akcelerací.

Maximální délka spoje je až 3 km v závislosti na použité šířce kanálu, meteorologických podmínkách a požadované rychlosti spoje.

Součástí dodávky jednotky je montážní kit a PoE napájecí zdroj.

Hlavní vlastnosti:
• Kmitočtové pásmo: 24,05 - 24,25 GHz
• Point-Point spoj 4x4:4 MIMO
• Šířka kanálu: 1x nebo 2x 20/40/80 MHz
• Half Duplex režimu
• Modulace: max. 256QAM
• Vestavěný GPS přijímač
• Gigabit Ethernet port s PoE
• Adaptivní modulace
• Spoje na přímou viditelnost
• Přenosová rychlost 1,5 Gbps
• SNMP
• Dosah: max. 3 km

Pracovní kmitočty, pásmo:
• 24,05 - 24,25 GHz, stejné pro vysílání i příjem (TDD)
• kanály 24,1 GHz, 24,2 GHz, synchronizace vysílacích kmitočtů/časování pomocí GPS

Přenosová rychlost:
• 1,5 Gbps, Uplink/Downlink ratio 50% (fixed)
• >1 mil. packet per second

Modulace:
• 256QAM

Vysílací výkon:
• +20 dBm (CE)
• +33 dBm (FCC/IC)
• +37 dBm (other regions)

Šířka kanálu:
• 1x nebo 2x 20/40/80 MHz

Anténa:
• 2 nezávislé 4x4 MIMO parabolické antény
• Polarizace: Dual-Slant
• Zisk: 33,0 dBi
• H úhel: 3°
• V úhel: 3°
• F/B Ratio: 70 dB
• Cross-pol. isolation: >20 dB
• Náklon: mechanický

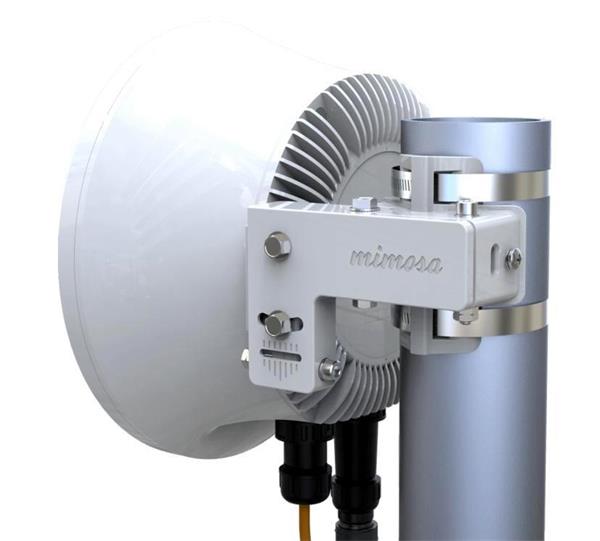

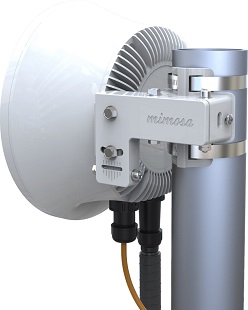

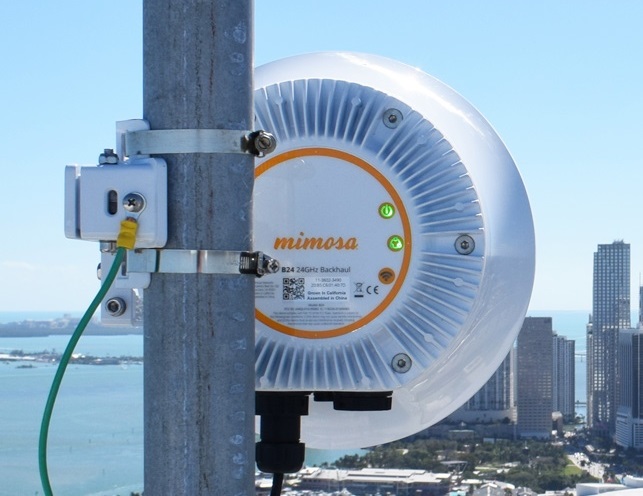

• Jednotka se montuje přímo na anténu a jako 1 celek se pomocí držáku montují na stožár

Porty:
• 1x 10/100/1000 Mbps Ethernet Data port, konektor RJ-45 (kabel min. Cat5E), podpora napájení po Ethernetu
• 1x 10/100/1000 SFP port

Napájení:
• PoE 48 V DC 802.3at
• Spotřeba max. 19,5 W
• Dodáváno včetně Gigabitového zdroje 50 V, 1,2 A

Management:
• Mimosa cloud monitoring and Management
• SNMPv2 a syslog monitor
• HTTPS
• HTML5 základní web UI
• 2,4GHz 802.11 b/g/n radio pro lokální nastavení

Pracovní podmínky:
• Teplota: -40° až +55C
• Vlhkost: relativní vlhkost 5 - 95% (non-condensing)

Rozměry:
• 260 x 260 x 134 mm

Hmotnost:
• 2,76 kg (jedna jednotka s anténami)

Obsah balení
• 1x Radiová jednotka s integrovanými parabolickými anténami
• 1x Montážní kit na stožár
• 1x Gigabitový PoE napájecí zdroj 50 V, 1,2 A s napájecími kabel
• Manuál

Jednotka je dodávána bez Gigabitové přepěťové ochrany a kabeláže k propojení PoE zdroje a jednotky.

Jedná se o cenu za jednu rádiovou jednotku s integravanou anténou, montážnm kitem a PoE napájecím adaptérem - pro realizaci spoje je nutno objednat 2 tyto jednotky.

Stránky o produktu:

https://mimosa.co/products/b24
