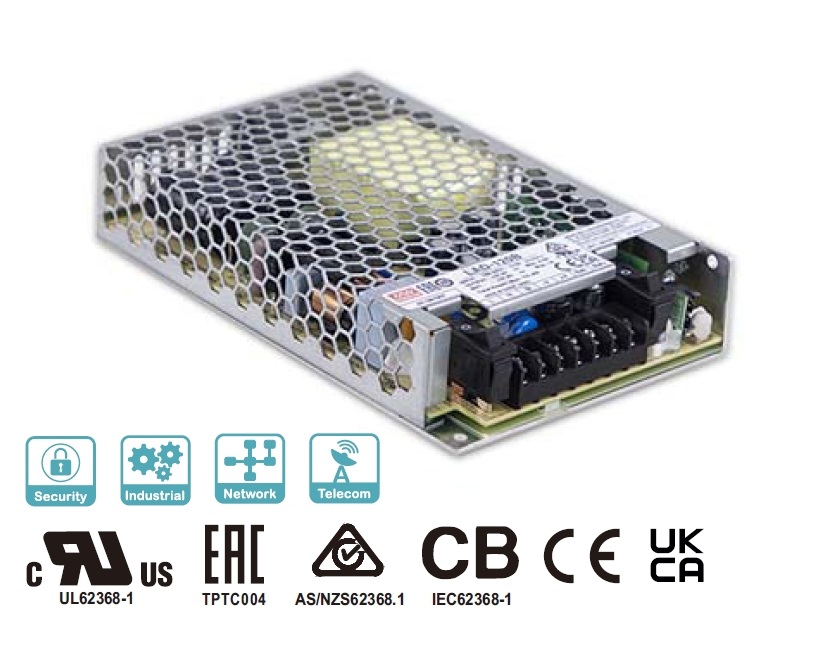

MEANWELL • LAD-120A • Průmyslový napájecí zdroj 13,8V (120W) se zálohovací funkcí

Profesionální spínaný napájecí zdroj Mean Well se zálohovací funkcí s výstupním napětím 12V a výstupním výkonem 120W pro aktivní prvky s odpovídajícím napájecím rozsahem.

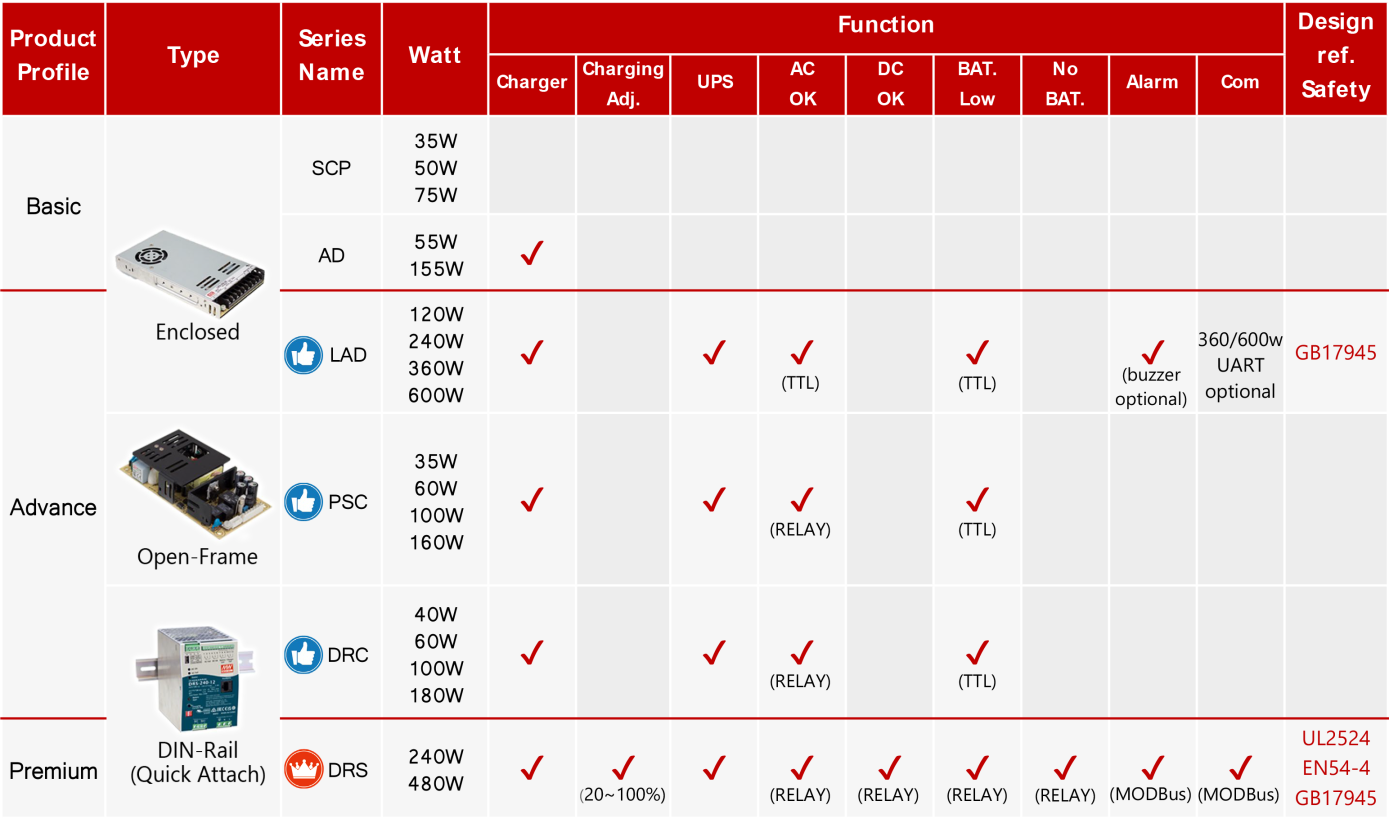

Inovovaná řada LAD-120 nahrazující předcházející modelovou řadu AD-155 jsou 120W úsporné průmyslové zdroje AC/DC s nízkým profilem a funkcí UPS
Zdroje přijímají vstupní napětí v rozsahu 90V AC až 264V AC a podporují výstup 13,8V, 27,6V, 41,5V a 55,2VDC.
Vyznačují se vysokou účinností až 88%, vestavěným AC vypínačem pro bezpečnou správu a instalaci.

Designován pro nasazení v aplikacích typu:
• Telekomunikační systémy
• Požární nouzové a evakuační systémy
• Záložní baterie pro veřejnou bezpečnost
• Bezpečnostní systémy

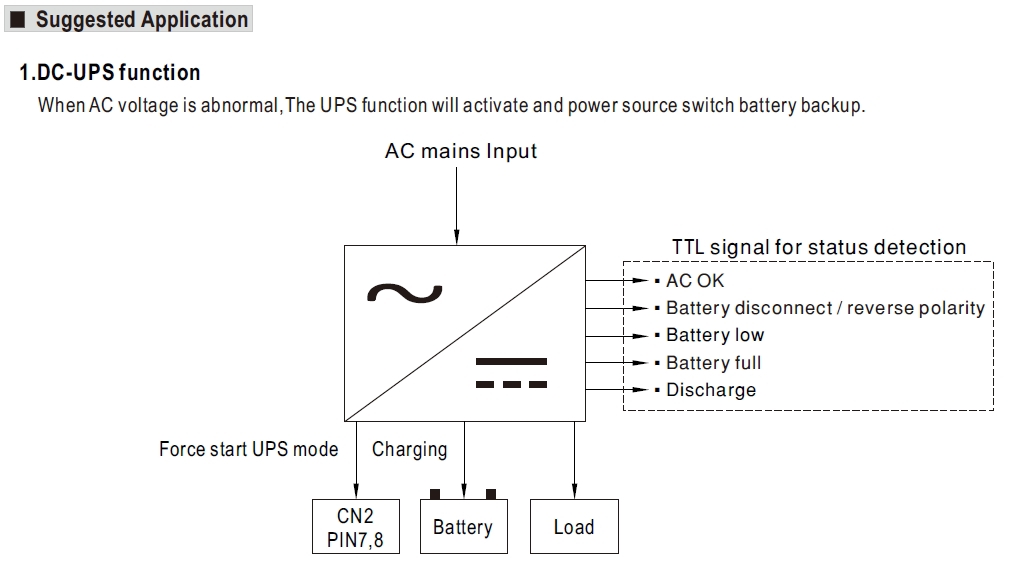

• Nepřerušitelné systémy DC-UPS
• Centrální monitorovací systémy
• Průmyslová automatizace

Funkce a vlastnosti:
• Vestavěná nabíječka baterií a funkce UPS
• TTL signály pro detekci stavu: AC OK, odpojení baterie, přepólování baterie, vybití baterie, plná baterie a vybití baterie.
• Vestavěné spínače zapnutí/vypnutí obvodů střídavého proudu a baterie zvyšují bezpečnost při správě a údržbě
• Vynucený režim UPS pro údržbu baterie
• Ochrany: Zkrat / Přetížení / Přepětí / Nadměrná teplota / Nízké napětí baterie / Obrácená polarita baterie (bez poškození)
• Široký rozsah provozních teplot: -20 až +60 °C
• Výstupní napětí nastavitelné (-20% až +5%) pro CH1 pomocí VR
• Vhodné pro olověné a lithium-iontové akumulátory
• Konstrukce odpovídá požadavkům systému GB17945
• Nízký profil 1U (30 mm)

Dále jsou osazeny sběrnicí s TTL signály pro monitoring, což umožňuje snadnou integraci přímo do bezpečnostních a požárních systémů:
AC OK / odpojení baterie / přepólování baterie (bez poškození) / detekci vybití baterie / plnou baterii a vybití

Technické specifikace:
Výstupní napětí – kanál 1: 13.8 VDC
Výstupní napětí – kanál 2: 13.8 VDC
Poeet výstupu: 2 Output
Výstupní výkon: 120 W
Otevřený rámec/uzavřený : Enclosed
Vstupní napětí : 90 VAC to 264 VAC, 127 VDC to 370 VDC
Výstupní proud – kanál 1: 7.7 A
Výstupní proud – kanál 2: 1 A
Odvětví: Industrial
Styl montáže: Chassis

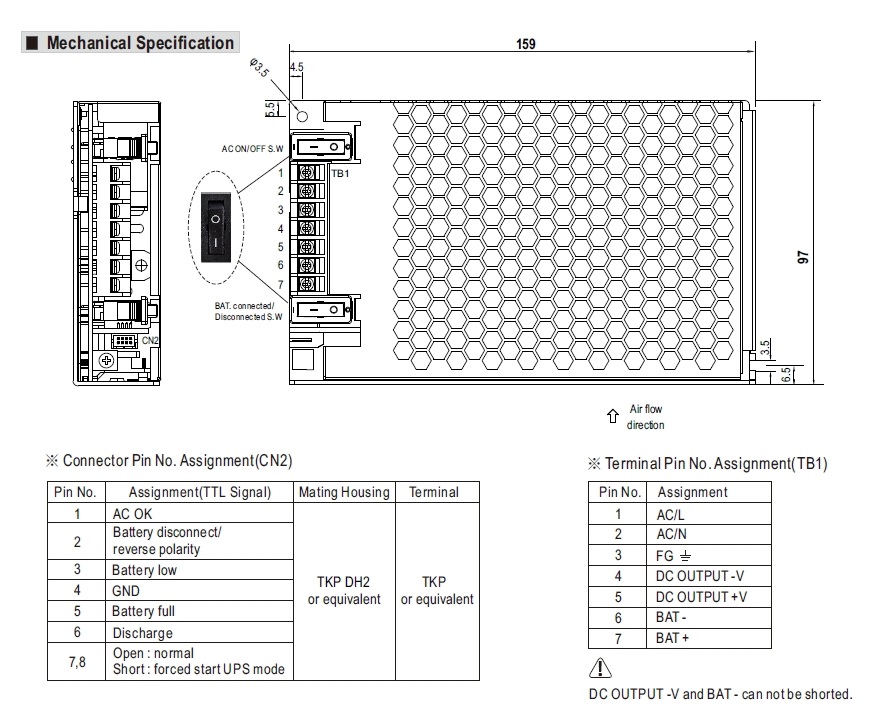

Délka: 159 mm
Šířka : 97 mm
Výška: 30 mm
Série: LAD-120
Značka : MEAN WELL
Shoda: IEC62368-1, UL62368-1
Rozmiry: 159 mm x 97 mm x 30 mm
Účinnost: 88 %
Vstupní frekvence: 47 Hz to 63 Hz
Regulace zatížení: Regulated
Maximální provozní teplota: + 60 C
Minimální provozní teplota: - 20 C
Typ produktu: Switching Power Supplies
Podkategorie: AC-DC Power Supply
Typ: AC/DC Power Supply
Jednotková váha: 420 g

Bezpečnostní upozornění:
• Montáž průmyslových zdrojů je nutné provádět jen při vypnutém napájecím napětí a smí ji provádět pouze osoba s patřičnou elektrotechnickou kvalifikací v souladu s dotčenými předpisy.
• Průmyslové napájecí zdroje jsou zařízeními I.třídy podle normy EN-60950, vždy musí být připojeny k energetické síti v které je jako ochrana proti úrazu elektrickým proudem použito uzemnění.
• Jakékoliv zásahy do zdroje smí provádět pouze autorizovaný servis, v opačném případě zaniká záruka a výrobce ani dodavatel nezodpovídá za případné škody na majetku a zdraví takovým zdrojem způsobených.
• Je nutné dodržet všechny výrobcem specifikované podmínky pro provoz (vstupní napětí, výkonové/proudové zatížení, relativní vlhkost bez kondenzace, teplotu, cirkulaci vzduchu pro chlazení, apod.).

Stránky o produktu:

https://www.meanwell.com/webapp/product/search.aspx?prod=LAD-120
